적용모델Specifications
제품 사양
Specifications
제품 사양
| 제품 | 사양 |
|---|---|

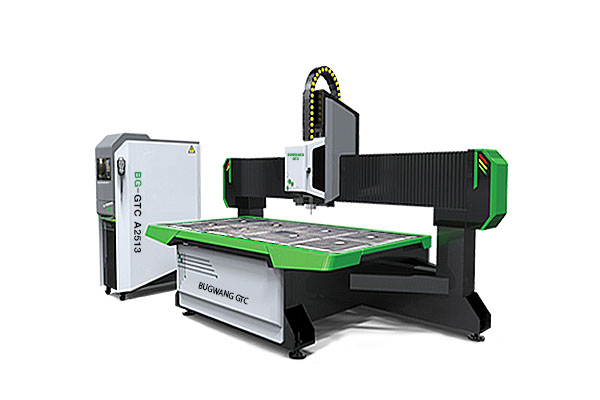

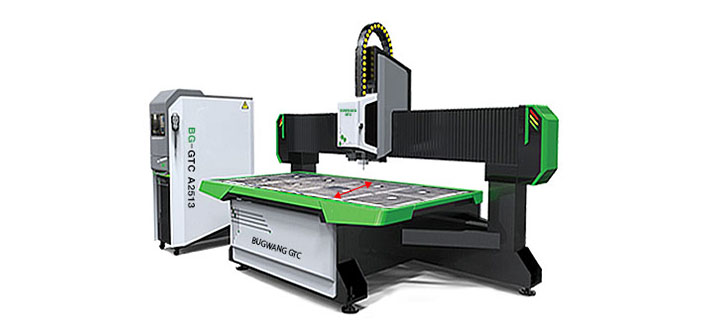

| 제품명 | BG-GTC A2513 |
| 작업영역 | 2500*1300*200mm |
| 스핀들 모터 | 9.0kw |
| 컨트롤시스템 | NK280 |
| 전송 모드 | 볼스크류 |
| 스핀들 갯수 | 8개 |
| 이동 속도 | 24000mm/min |
| 최대 속도 | 20000mm/min |
| 위치 변경 정확도 | 0.01mm |
| 샹크 직경 | Ø3.175, Ø4, Ø6, Ø12.7 |
| 이송방식 | Y축 : 작업 이송타입 / X축 : 갠트리 이송 |
| 주파수 변환기 | 대만 Fuling 11kw 인버터 |
| 공구 냉각 방식 | 자동 스프레이 |
| 자동 윤활 시스템 | 전기 자동 윤활 시스템 |
| 서보모터 | 일본 YASKAWA |
| 테이블 타입 | 진공베드 |
| 냉각방식 | 공랭식 |
| 진공펌프 | 7.5kw |
| 비상정지버튼 | 유 |
| 명령코드 | HPGL / G코드 |
| 호환 소프트웨어 | Illustrator / AutoCAD / Photoshop / 레이저 CAD / 아트캠 등 |
| 크기 | 3919*2260*2200mm |
| 무게 | 3000kg |
Introduce
제품소개
Overview. 01
상하 이동 작업 베드
Up and down movement work bed
국내 최초로 상하 이동 방식 작업 베드를 장착하여 모든 영역에 정밀한 작업이 가능합니다.
Overview. 02

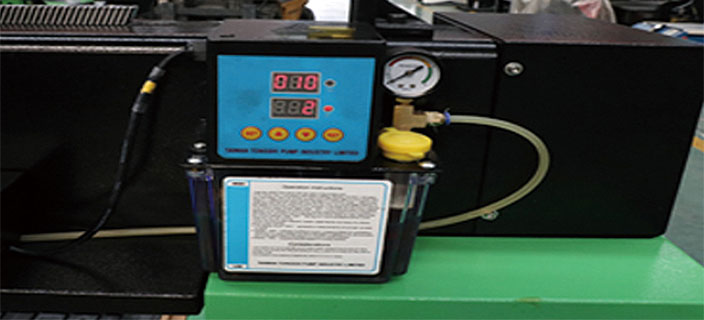

자동 오일 분사 장치
Automatic oil spray
자동으로 오일을 분사하여 레일의 부식을 방지할 수 있습니다.
Overview. 03

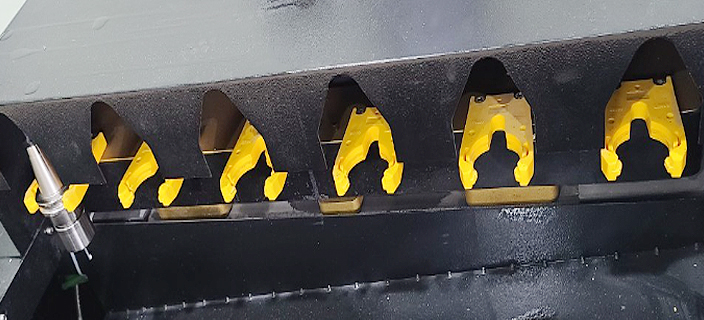

자동 툴 교체 장치
Auto tool change
CNC는 작업 소재에 따라 툴을 교체해 주어야 하는데 ATC가 포함되어 있어 버튼만 누르면 자동으로 툴을 교체해 줍니다.
Overview. 04

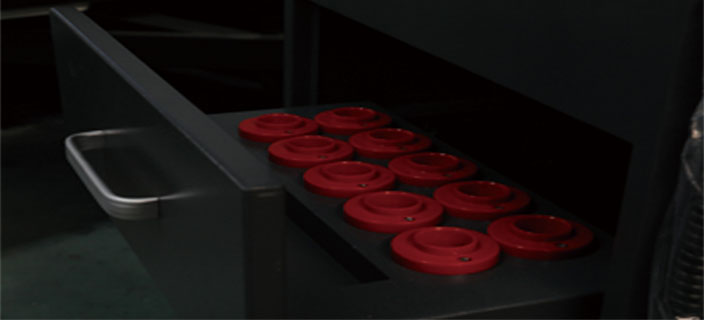

스핀들 툴 보관함
Spindle tool storage box
스핀들 툴 보관함이 있어 필요할 때 바로 꺼내 쓸 수 있어 매우 효율적인 작업이 가능합니다.
Overview. 05
대만산 볼스크류
Taiwanese ballscrews
고성능 대만산 볼스크류가 장착 되어 작업 시 보다 정밀하면서도 빠른 속도로 작업이 가능합니다.

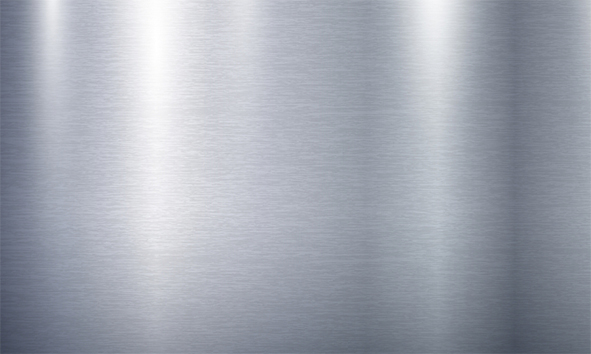

알루미늄

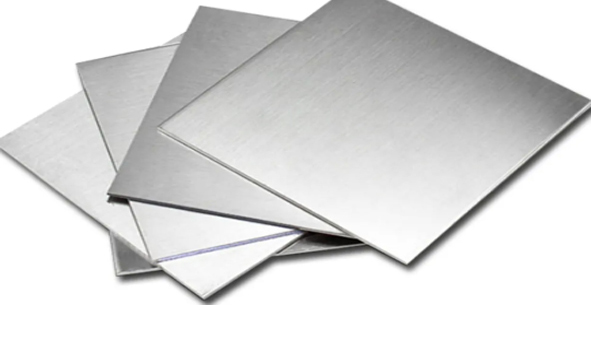

스테인레스

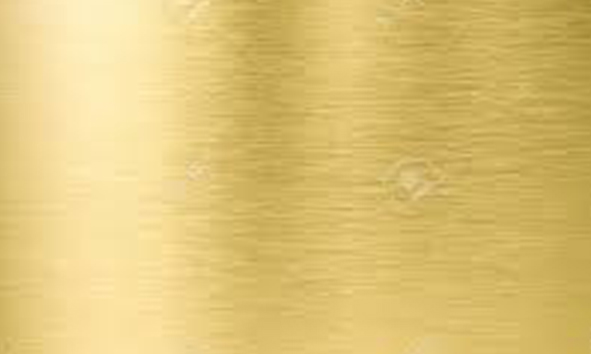

황동
구리
티타늄
아크릴

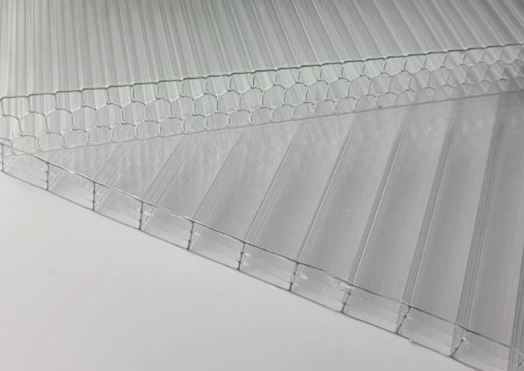

폴리카보네이트
MDF
목재
폼보드

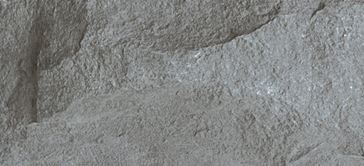

석재

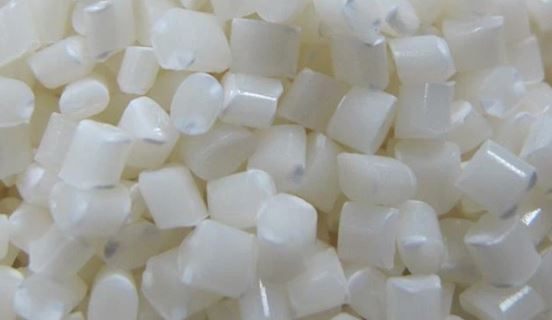

ABS
진공펌프 (Vacuum pump)
강력한 진공을 발생시켜 소재가 작업 배드에 흡착되도록 합니다. (기본구성품)
기본 엔드밀 set (Endmill set)
엔드밀과 콜렛, 스패너 등을 기본적으로 제공해 드립니다. (기본구성품)
집진기 (Dust collector)
가공 시 발생되는 분진들을 흡입하여 한 곳으로 모아주는 장비입니다. (기본구성품)
Product video
제품 영상자료
Product video
문의 전 확인사항
1
A/S 기간이 어떻게 되나요?
납품 받으신 날짜부터 1년간 무상 A/S 입니다. (소모품은 6개월, 소비자 과실은 비용 발생 됩니다.)
2
기계 처음 사용하는데 초보자도 쉽게 사용이 가능한가요?
사용 영상, 메뉴얼 제공과 설치 시 기본 교육을 해드리고 있기 때문에 괜찮습니다.
3
저희 부광GTC 본사에 직접 방문하셔서 샘플 테스트 및 교육 가능합니다.
방문이 어려울 시 저희 본사로 샘플과 도면을 보내주시면 테스트 가능합니다.
